Flaschen / Zeta 18-10
Injektionsflaschen, gewindeflaschen, flaschen mit optionaler Innenrill
↓
FLEXIBEL, PRÄZISE, PRODUKTIV
Haupt Merkmale
- Oberkrone mit 18 Futtern und Unterkrone mit 10 Futtern;
- Innovative, hochpräzise Schrittschaltung;
- Formstationen mit Servoantrieb;
- Schneidstation mit Servoantrieb, programmierbarer Vertikalhub;
- Formschlüssige Übergabe von der Formmaschine auf die Förderlinie;
- Kein Kontakt zwischen den Glasrohren während des gesamten Bearbeitungs- und Produktionszyklus;
- Elektrisch oder gasbeheizter Entspannungsofen;
- Gleichmäßige Wärmeverteilung über die gesamte Produktoberfläche im Ofen;
- Kartierung aller Produkte während des gesamten Prozesses;
- SPS zur Überwachung und Steuerung der Maschinenteile;
- Konform mit den technischen Spezifikationen, GAMP 5 und GMP.
Produktions Leistung
- Bruttostundenleistung (Einzelformmaschine): bis zu 3.600 Zyklen
- Bruttostundenleistung (Doppelformmaschine): bis zu 7.200 Zyklen
Arbeits Bereich
- Flaschendurchmesser: Ø 12 - 30 mm (weitere Größen auf Anfrage)
- Flaschenhöhe: 30 - 100 mm (weitere Größen auf Anfrage)
Produkte
- Injektionsflaschen
- Gewindeflaschen
- Flaschen mit optionaler Innenrille
FLEXIBLE FERTIGUNGSANLAGE MIT EINZELFORMMASCHINE
Haupt Merkmale
- Flüssigkeitskühlaggregat zur Kühlung des Formstopfens und des Stopfenschmieröls für die Formmaschine Zeta 18-10;
- Kamera-Inspektionssystem zur Kontrolle der geometrischen Abmessungen des Außenprofils der Flaschenmündung direkt auf der Formmaschine Zeta 18-10;
- Kamera-Inspektionssystem zur Kontrolle der geometrischen Abmessungen des Innendurchmessers der Flaschenmündung und der Gesamtlänge, integrierbar in die Nachformlinie;
- Siebdruckstation, integrierbar in die Nachformlinie;
- Kamera-Inspektionssystem für die optische Inspektion, integrierbar in die automatische Verpackungsanlage.
Produktions Leistung
- Bruttostundenleistung: bis zu 3.600 Zyklen
Gewicht
- Netto-Gesamtgewicht: 9,700 kg
Leistungsaufnahme
- Lambda-Z (Rohrladevorrichtung): 1,5 kW
- Kappa 18-10 (Flaschenmaschine): 16 kW
- Epsilon-KC (Nachformlinie): 10 kW
- Omega-K (automatische Verpackungsanlage): 3 kW
- Druckluftverbrauch bei 5-6 bar: 110 m³/h

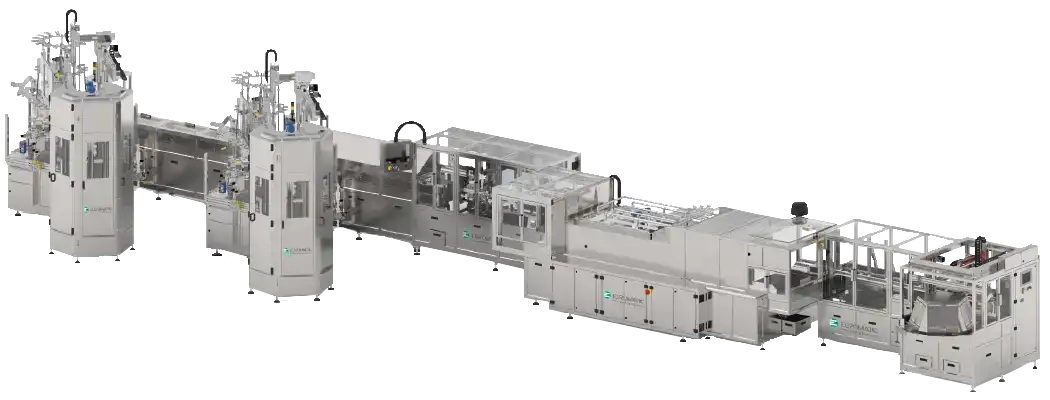

HOCHGESCHWINDIGKEITSPRODUKTION VON FLASCHEN MIT ZWEI FORMMASCHINEN
Haupt Merkmale
- Flüssigkeitskühlaggregat zur Kühlung des Formstopfens und des Stopfenschmieröls für die Formmaschine Zeta 18-10;
- Kamera-Inspektionssystem zur Kontrolle der geometrischen Abmessungen des Außenprofils der Flaschenmündung direkt auf der Formmaschine Zeta 18-10;
- Kamera-Inspektionssystem zur Kontrolle der geometrischen Abmessungen des Innendurchmessers der Flaschenmündung und der Gesamtlänge, integrierbar in die Nachformlinie;
- Siebdruckstation, integrierbar in die Nachformlinie;
- Kamera-Inspektionssystem für die optische Inspektion, integrierbar in die automatische Verpackungsanlage.
Produktions Leistung
- Bruttostundenleistung: bis zu 7.200 Zyklen
Gewicht
- Netto-Gesamtgewicht: 14.700 kg
Leistungsaufnahme
- Lambda-Z (Rohrladevorrichtung): 3 (1,5x2) kW
- Kappa 18-10 (Flaschenmaschine): 30 (15x2) kW
- Epsilon-KC (Nachformlinie): 12 kW
- Omega-K (automatische Verpackungsanlage): 3 kW
- Druckluftverbrauch bei 5-6 bar: 110 m³/h
